在开始性能实测前，我们首先要来讲讲A15这颗芯片此次哪些可能不为人所知的技术特征。
首先从基本参数上来看，A15可以视为苹果前代移动AP（应用处理器）A14的一次常规迭代。对比A14，A15采用了相同的5nm制程，CPU指令集方案为相同的ARM v8.4-A，内存控制器也依然是LPDDR4X。

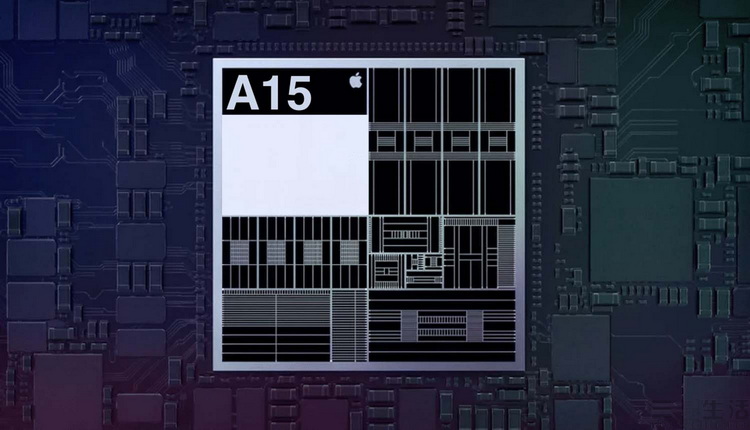

但是从芯片规格上来看，A15在制程相同的情况下，晶体管数量从A14的118亿上涨到了150亿，芯片面积从88mm²增长到了107.7mm²，很明显地有着规格上的“膨胀”。那么与A14相比，A15多出来的这些晶体管主要都用来做了什么呢？
是增强了CPU的核心规格吗？老实说这个可能性不大，因为A15的CPU与A14一样采用了2大4小的设计，虽然大小核主频均有提升，但幅度并不大（A15大核最高3.23GHz、小核2.02GHz，A14大核2.99GHz、小核1.82GHz）。
是强化了AI加速器的算力吗？这点有可能。毕竟A15的神经网络引擎虽然是与上一代相同的16核，但实际算力却从11TOPs增加到了15.8TOPs。就算只是提高了运行频率，如此大的性能提升幅度，显然是需要重新设计流水线的。
然而当我们将视线移向A15的缓存和GPU时，就不难理解其规模“膨胀”的原因了。

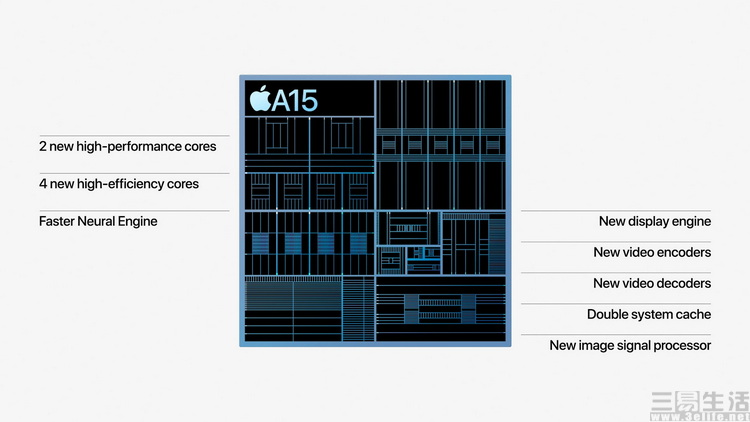

一方面，A15此次两个性能大核的L2缓存从A14上的8MB增加到了12MB，这个L2缓存的大小已经达到与M1芯片相同的水准，比目前所有的x86 CPU或其他厂商移动SoC的L2缓存都要大得多。同时，A15还配备了高达32MB的三级缓存，也就是比A14直接翻了一倍。
超大缓存带来了什么好处？简单来说，它可以有效地降低CPU访问内存的频率，从而实现更高的能效比和更低的内存延迟。作为对比，Android阵营的旗舰SoC通常只有4MB的L3缓存，而这就是为什么它们需要频率高得多的内存的原因。
另一方面，与A14相比，A15此次的GPU规格也有着较为明显的提高。全规格的A15芯片包含了“5核GPU”，实际ALUs（大家可以理解为桌面显卡的“流处理器”）为640个，比A14的GPU（512ALUs）多了25%。同时在所有版本的A15里，GPU的最大运行频率都从上一代的977MHz提升到了1209MHz。因此即便是4核GPU版本的A15，其GPU理论计算性能也比A14有着23.8%的提升。
没错，A15芯片这次在硬件规格上其实有多个版本。其中，“满血”版A15具备3.23GHz的大核、5核GPU的配置，被用在iPhone 13 Pro和iPhone 13 Pro Max上。其次，是CPU大核主频被降低至2.93GHz，但GPU同为5核配置的版本，这个则被装进了iPad mini 6上。而最后一种则是CPU并未“缩水”、但GPU只有4核的版本，这则是iPhone 13与iPhone 13 mini所使用的芯片。
