影驰RTX 4070 Ti星耀OC评测:4K高画质游戏普及利器

  • 内容导航:

如果有关注过我们此前RTX 4090、RTX 4080的测试,想必大家还记得,RTX 40系此次的官方TGP数据实际上普遍都留有极大的冗余。比如,“号称”450W的RTX 4090,在实际游戏中的功耗基本也就350W上下,远比大家此前想象的要节能和凉快得多。


那么按照同样的道理,标称TGP 285W的RTX 4070 Ti,它的实际功耗和发热水准极有可能仅有200W上下的水平。那么这是否意味着,厂商在设计显卡时,供电和散热方面就可以有所“收敛”了呢?


至少从我们手头这块RTX 4070 Ti星耀OC来看,影驰对于这款显卡的用料依然保持在了极高的水准上。

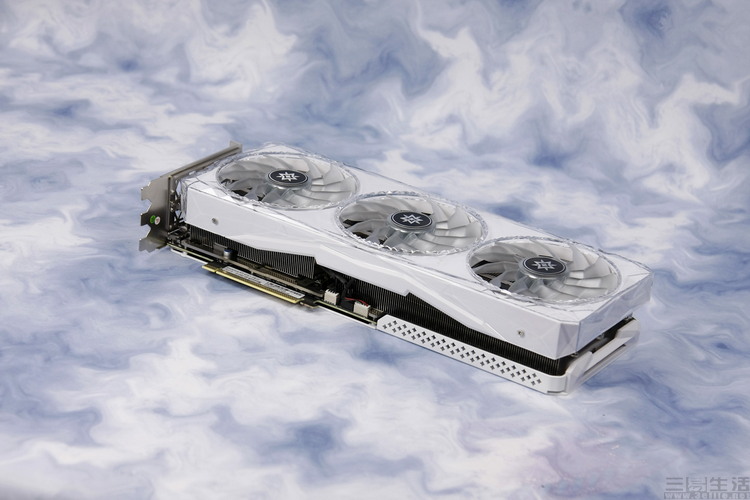

首先从外观上就能看出,影驰RTX 4070 Ti星耀OC此次同样配备了大尺寸、三风扇的“星卓Ⅲ”散热器。它具备三槽厚度、拥有三枚11叶的“静霜”风扇,同时还配备了可拆卸、支持自由DIY改造的双层外壳。


拆掉散热器可以看到,它内部同样是用料十足。

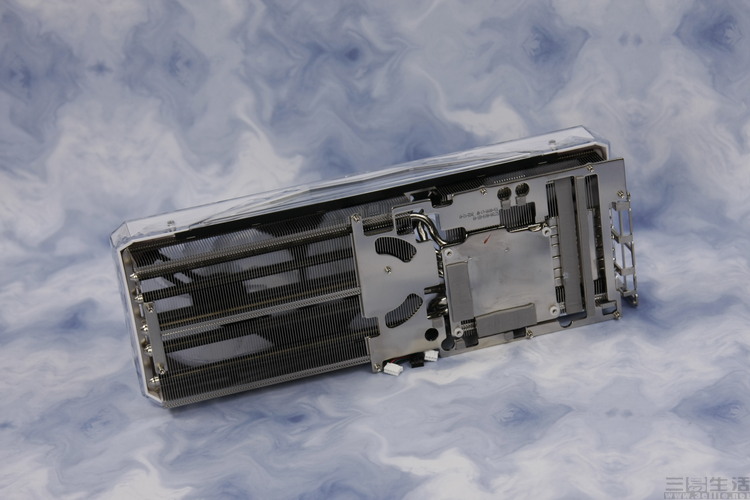

根据官方公布的相关数据显示,RTX 4070 Ti星耀OC所使用的这款散热器总共包含7根热管,其中2根为8mm规格、5根为6mm规格,并且所有热管均以回流焊接工艺与镀镍鳍片和底座进行紧密的固定。


与此同时,RTX 4070 Ti星耀OC这个散热器与显存、核心,以及供电元件的接触面,还配备了大尺寸的平整底座,并通过镂空+导热垫的方式来解决元器件高低差的问题。


值得一提的是,在核心周围的四个螺丝孔位上可以很明显的看到,影驰有额外为螺丝孔增加了垫片来平衡压力。这似乎是在暗示,这款散热器从一开始就考虑到了发烧玩家自行拆卸、更换的情况。


而这一点,从RTX 4070 Ti星耀OC的这块非公设计PCB上,其实也能看出端倪。

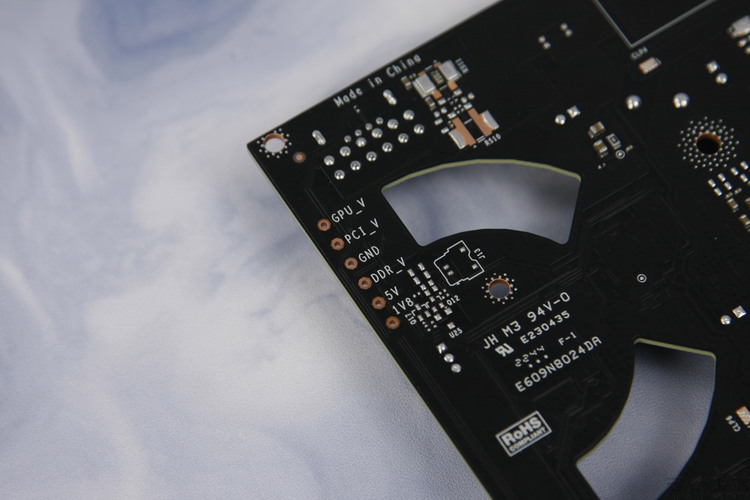

是的,相信大家看到这块PCB首先注意到的,就是这个末端的镂空设计。官方的说法,是这样可以增加气流的透过效率,但从另一个角度来说,它又确实像极了为玩家自行更换风水一体散热所预留的进气设计。


况且就是在这个镂空结构的旁边,还可以看到明显为极限超频准备的电压测量点。而它的出现,也就进一步证实了影驰RTX 4070 Ti星耀OC考虑到了玩家自行改造、折腾的产品定位。


当然,既然是非公PCB,那么其特殊之处自然不只是镂空通风,以及电压测量点。可以看到,影驰为这张显卡设计了多达13+3相的供电配置。对于RTX 4070 Ti这种级别的显卡来说,如此供电显然是有点太豪华了,但也正因如此,它才格外显露出非公版的“堆料”属性以及其潜在的超频可玩性。


围绕着GPU核心的,就是此次RTX 4070 Ti的六颗显存芯片了。可以看到,RTX 4070 Ti星耀OC采用的是镁光GDDR6X颗粒、单颗容量2GB,因此仅用单面布局就实现了12GB的总容量。看起来,自从前代“领教”过GDDR6X+双面布局的高发热后,大容量颗粒+单面布局设计应该已经成为了各厂商的共识。

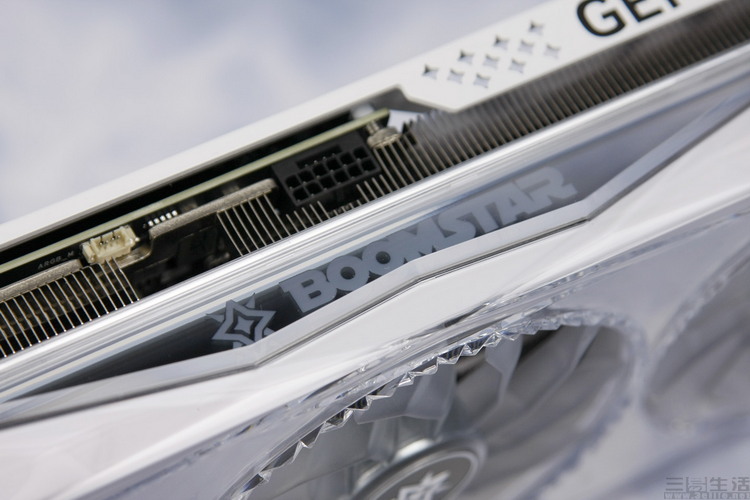

最后,RTX 4070 Ti星耀OC使用的当然也是目前最新的12VHPWR供电接口。同时,在其包装盒中也附送了一根3*8pin的转接线。


从供电规格上来说,3*8pin对于RTX 4070 Ti来说显然是有些“过剩”的,但出于稳定性的考量,我们建议大家使用时还是全部插满为好。
