智能手机拍照时的数据处理靠主控内部集成的ISP，那么传统的相机呢？相信关注相机领域的朋友都听说过Bionz、Expeed、DIGIC这几个“大名”，它们分别是SONY、尼康和佳能的相机主控家族名称。

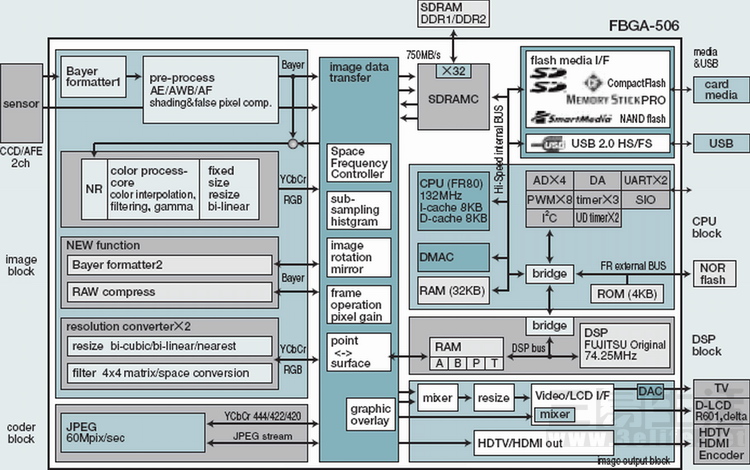

尼康某代Expeed芯片的内部结构，注意CPU模块不仅面积很小而且频率只有132Mhz
从万能的维基百科上，我们可以查到关于这些相机主控的大把“干货”信息——本质上来说，其实相机的处理器和手机的主控芯片还是非常相似的：它们既负责对传感器捕捉到的图像数据进行处理，同时还要驱动相机的操作系统本身。所不同的只是功能组件上的侧重，显然，相机主控中绝大部分的电路是ISP，通用处理器只占很小的面积，这和手机上的情况是刚好相反的。
而且，智能手机上的ISP仅在拍照的时候起作用，如果是用APP对照片添加后期滤镜，此时工作的就完全是CPU了，但相机则不然，现时有些比较高级的单反或是微单支持在机内对拍摄的RAW（无损）格式图像进行有选择的后期处理，这一过程实际上是再次调用了相机主控中相当于“ISP”的部分，而非由通用CPU通过软件算法实现。
还记得我们前面说到ISP属于“专事专办”的集成电路吧——这就是说，ISP有多少图像相关功能，完全由其硬件电路结构决定，无法通过软件升级添加。而相比于手机主控上仅占一点点面积的ISP电路，相机主控里大规模的图形处理电路显然要复杂很多，功能也强大了不少。

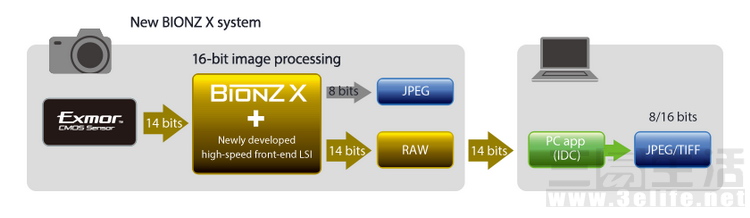

举例而言，SONY最新的BIONZ X主控能实现16bit色深的图像内部处理和14bit色深的RAW输出，佳能的双DIGIC 6处理器允许高达5060万像素的照片以5张/秒的速度进行连拍处理，而松下的Venus IX引擎在拍摄1080P视频时可以实现高达200Mbit/s的码流。这些性能参数不要说是现有的骁龙820主控，就是刚刚发布的骁龙835也做不到！
