【【【前言：高端显卡的能效比真的更好吗，实测告诉你真相】】】
前段时间，我们三易生活曾在一篇相关稿件中指出，由于存在设计思路以及半导体工艺良率上的“差别对待”，如今的高端乃至旗舰级显卡往往在实际能效比表现上，要远好于入门级型号。
不过当时在那篇内容中用于证明这一论点的数据，主要还是来自上游企业主动公布的产品规格。虽然它们显然是没错的，但“标称值”有时候也确实代表不了用户在使用过程中的实际情况。
有鉴于此，我们决定借助手头已有的一款RTX 40系高端核心，来测试一下定位不低的这款显卡，是否真的在各种情况下都具备显著的能效比方面优势。
【【【测试对象：来自耕升的纯白高端，外观设计辨识度极高】】】

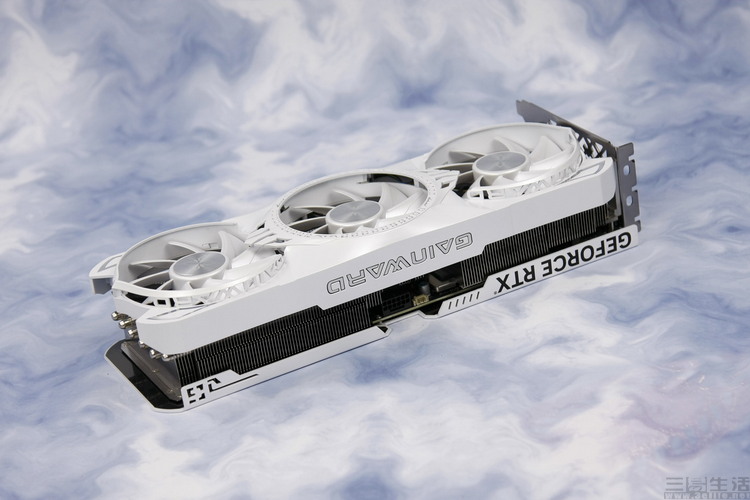

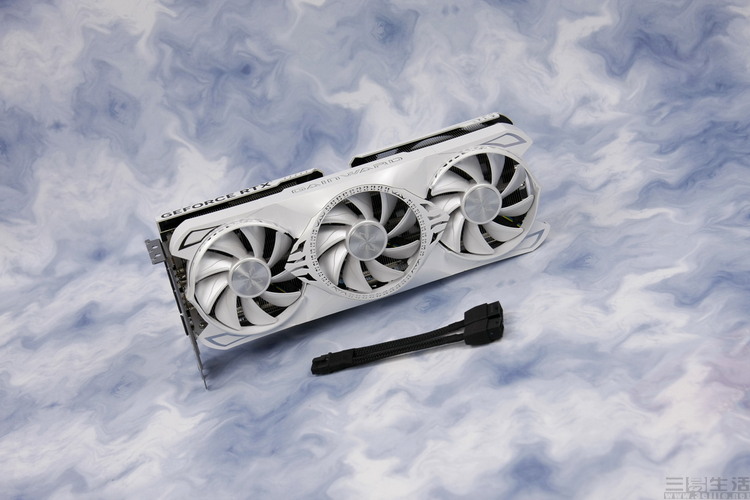

此次我们选择了来自耕升的RTX 4070 Ti星极皓月OC，作为测试对象。
仔细观察耕升这一代的产品线就会发现，他们在不同级别的产品上采用了明显有差异的外观设计理念。其中RTX 4090与RTX 4080两款旗舰卡，至今仅有“黑白配”的炫光系列，而到了RTX 4070 Ti上就迎来了包括“星极皓月”、“星极幻姬”、“追风”三种不同定位和造型的选择。
其中的“星极皓月”，顾名思义主打的是目前市场中颇受欢迎的纯白外观，而“OC”这一后缀则说明了它出厂预超频的身份。

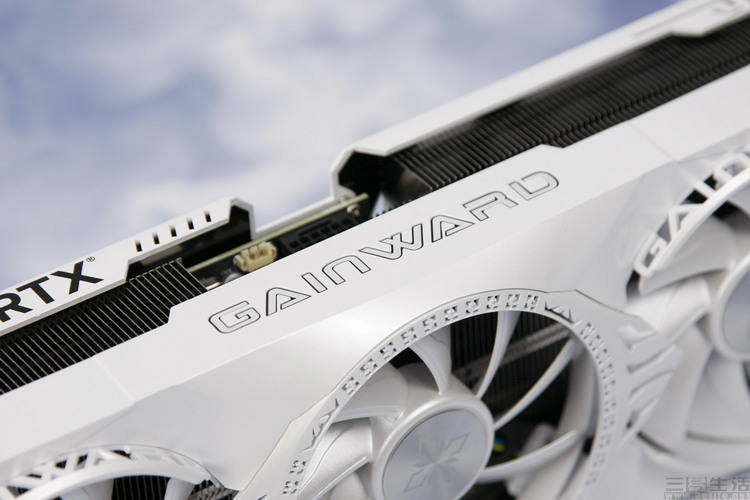

不过真正让我们印象深刻的，其实是耕升的设计师对于品牌LOGO的“执着”。这是什么概念呢？简单来说，就是在这块显卡的外观部分，可以看到无处不在的品牌标识。
中间风扇的外圈，由许多耕升LOGO（英文字母“G”）组成的装饰框

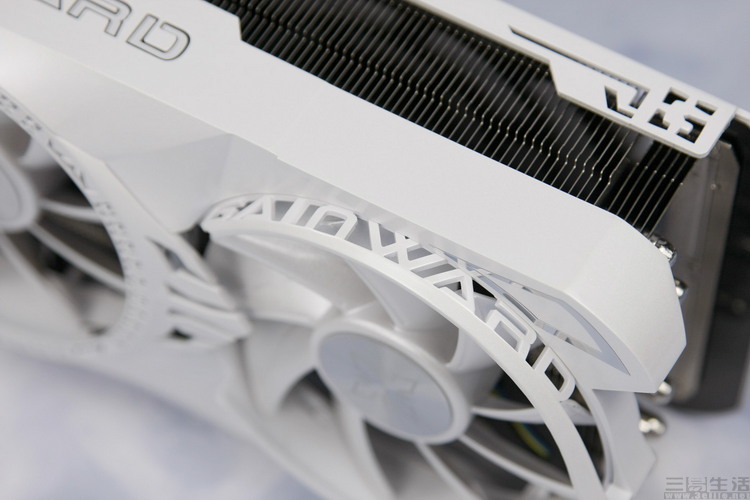

两侧风扇的框架侧面，镂空部分其实是耕升品牌的英文名

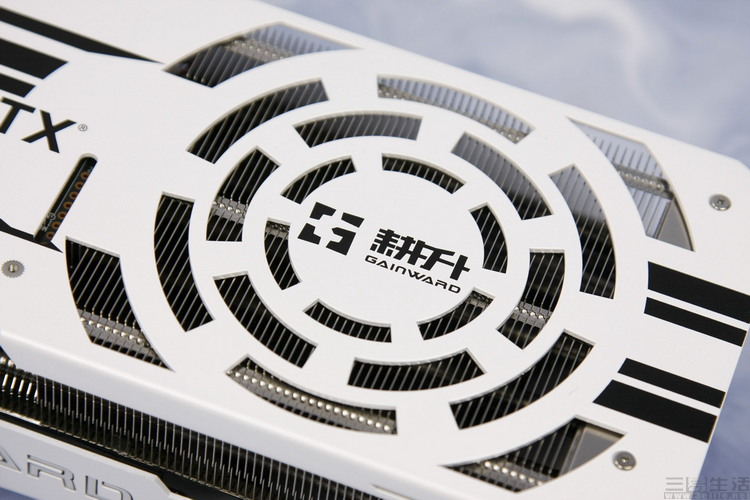

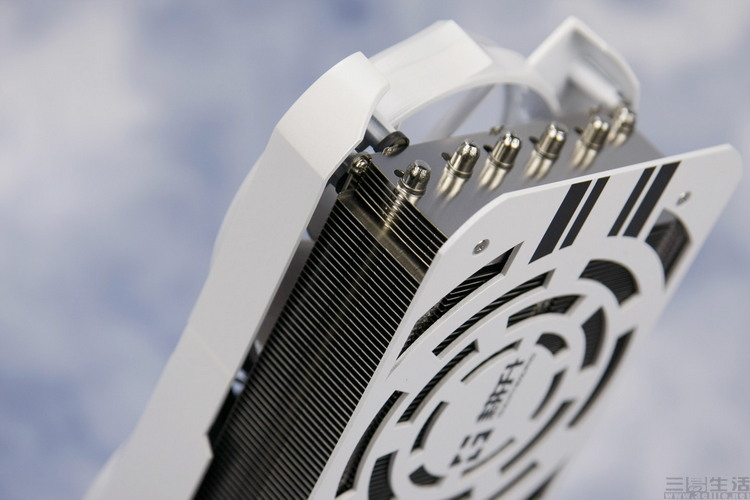

背板镂空结构中心，是耕升品牌中文名+英文名+LOGO

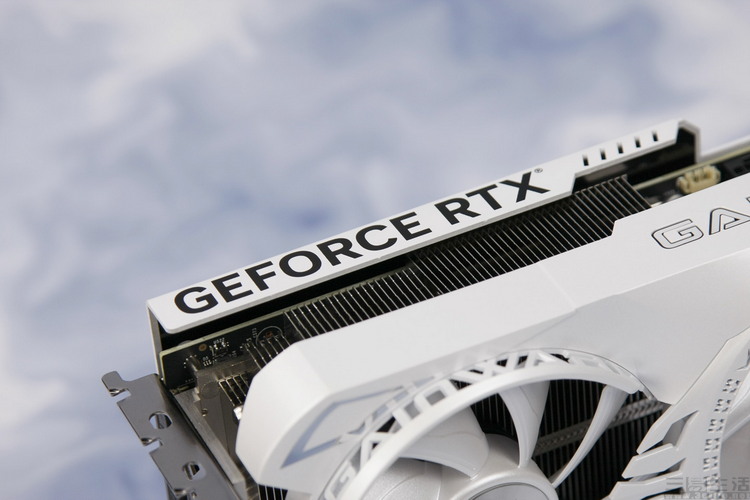

甚至在显卡顶部的一个角落里，还藏着一枚镂空的品牌LOGO
说实在的，我们感受到了耕升设计师对于自家品牌浓厚的爱意……咳咳。言归正传，作为该品牌旗下的高端预超频型号，RTX 4070 Ti星极皓月OC本身的“内功”还挺不错。

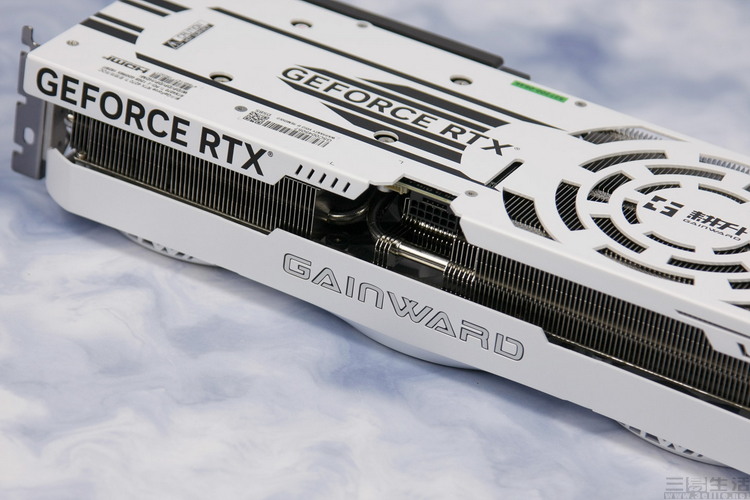

一方面正如大家所看到的那样，RTX 4070 Ti星极皓月OC配备了专用的“皓月22”散热系统，具备三个92mm的大尺寸风扇，并搭配了内含8根6mm热管的穿Fin鳍片，整体散热用料不可谓不足。

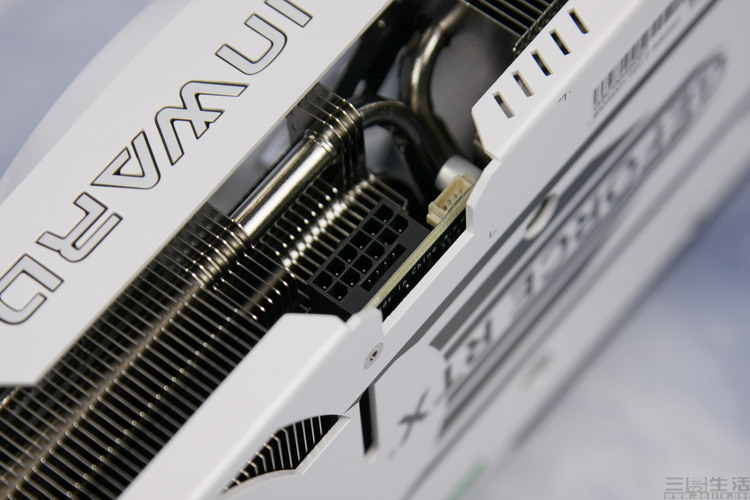

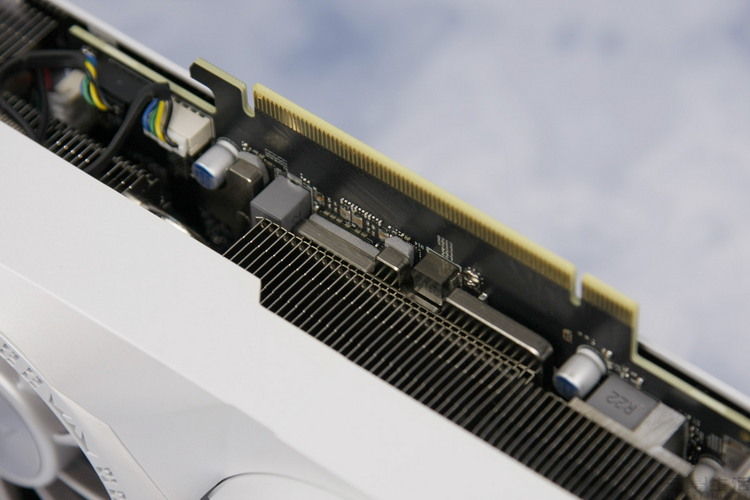

另一方面，在散热器下方RTX 4070 Ti星极皓月OC也采用了8层PCB搭配13+3相供电的设计，并提供了一个12VHPWR接口。值得一提的是，其标配的转接线是2*8pin规格，在这个细节里其实就已经可以看出RTX 4070 Ti并不算太高的功耗标定。

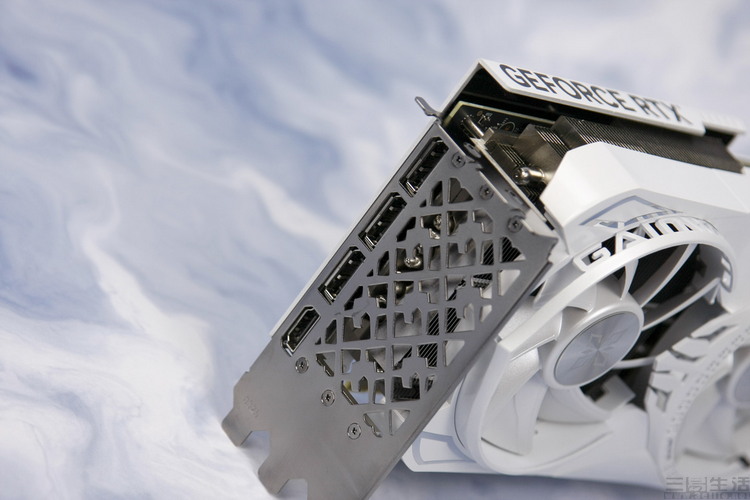

最后在输出接口方面，耕升RTX 4070 Ti星极皓月OC配备的则是三个DP1.4a和一个HDMI2.1的组合。毕竟众所周知，“硬G”显示器主要靠的还是DP接口，所以高端N卡标配多个DP输出也早已是惯例。
【【【测试准备：12代酷睿高端平台，官方软件立大功】】】
这次我们三易生活使用的测试平台与此前一样，依然是基于12代酷睿i7-12700K，为其配备了32GB的双通道DDR5-6400内存、PCIE4.0的1TB SSD，并在BIOS中启用了Resize Bar功能，以保证不会构成RTX 4070 Ti这个级别显卡的性能瓶颈。

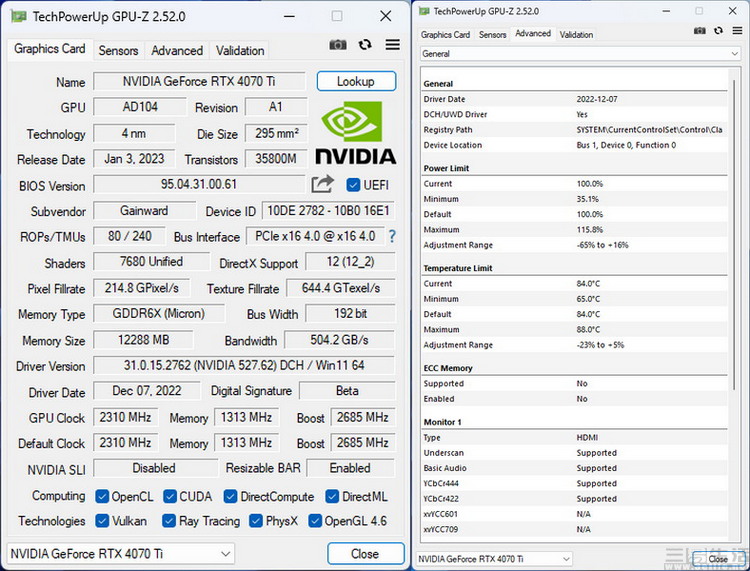

做好准备后，我们首先用GPU-Z来看看耕升RTX 4070 Ti星极皓月OC的基本信息。可以看到，它使用了AD104核心，具备7680个CUDA核心，80个光栅单元和240个纹理单元，同时搭配了12GB的192bit GDDR6X显存，显存供应商则来自镁光。
在默认情况下，RTX 4070 Ti星极皓月OC的基础频率/加速频率分别是2310MHz和2685MHz。与官方“默频”相比，基础频率是一样的，但加速频率则要高出75MHz。同时还也可以看到，它默认提供了从35%到116%的功耗调节范围。

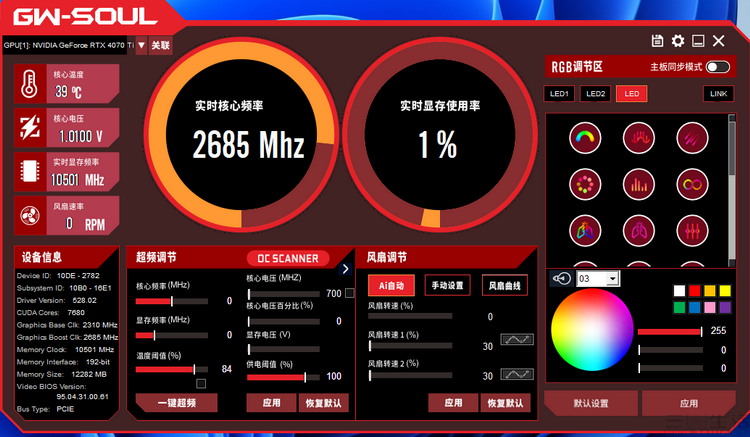

耕升官方工具GW-SOUL
大家要知道，如今的显卡频率机制与过去其实已经大为不同。虽然各家显卡出厂时都会“标定”频率，但真到了跑分或游戏时，显卡其实都会跟据当前的散热、功耗限制情况，“自己来决定”该跑到什么频率，所以标定的主频基本上起不到什么实际作用。
当然，这种频率完全随功耗、温度自动调节的机制从另外一个方面来说，实际上也大幅简化了用户手动“折腾”显卡性能/功耗的方式。因为我们不再需要去手动指定频率或电压，而只用像图中那样使用显卡自带的工具无脑“拉”一下功耗或温度上限，就会对实际运行过程中的频率、乃至性能造成影响。
当然，如果你对机箱的散热措施很有自信，那么同样也可以先设定好功率/温度上限，然后再点击GW-SOUL的“OC SCAN”按钮。此时，软件就会根据新的功耗条件对显卡核心进行自动超频测试，之后便能实现相对稳定的“一键超频”效果。
与单纯只调整功率/温度范围，让显卡自己到游戏里再自动调整的方式相比，通过“OC-SCAN”的自动超频会如大家所见到的那样，直接改变显卡的频率信息。但实际上，从我们进一步的测试来看，由于到了游戏里显卡还是会根据功耗/温度进行实时的频率调整，所以这一步操作的实际意义非常有限。
有鉴于此，我们三易生活最终决定，仅调整RTX 4070 Ti星极皓月OC的功耗上限水平，以使得其在限定功耗的情况下尽可能地自适应频率。之后再使用3DMARK、《赛博朋克2077》、《最终幻想14晓月的终焉》，分别对其理论跑分、重负载（+DLSS）光追游戏、轻负载网游性能，以及对应的实际频率和功率情况进行探究。
【【【实测数据：50%功耗下却有80%性能 ，这是什么能效比？】】】

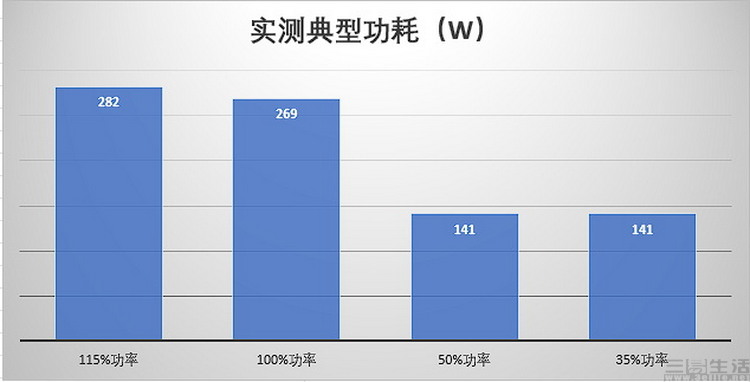

在此次测试中，我们一共为RTX 4070 Ti星极皓月OC设定了四组功耗上限，从高到低分别是115%、100%、50%和35%。首先我们使用3DMARK的压力测试测定了这四组功耗上限情况下，显卡实际(自动调节）的平均主频和峰值功耗水平。
可以看到，测试一开始就出现了非常有趣的数据。在拉高功耗上限的情况下，我们手头这块RTX 4070 Ti星极皓月OC的实际平均主频和峰值功耗当然都出现了上涨。
但一方面来说，实测的上涨幅度并不与功耗上限的设定增幅完全一致。另一方面，在我们有意压低显卡的设定功耗上限时，虽然它在35%功耗上限时的平均频率确实更低，但实测峰值功耗与50%上限时的数值其实是完全一致的。
RTX 4070 Ti星极皓月OC标配的8pin*2转接方案，甚至可能有点“浪费”
这意味着什么呢？首先，平均主频降低、但峰值功耗不降，也就是说35%功耗模式下的RTX 4070 Ti和50%功耗模式下相比，其“最高主频”和“最高功耗”应该是差不多的。区别只在于35%功耗时，显卡会更频繁的在“高频”和“低频”之间跳动，从而降低平均功耗（和温度）。

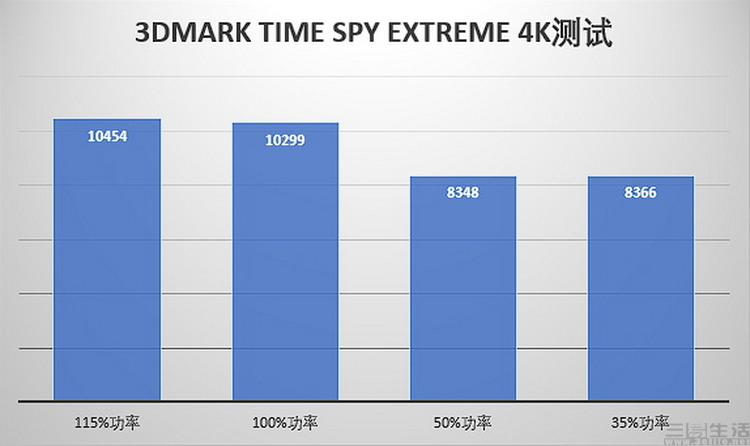

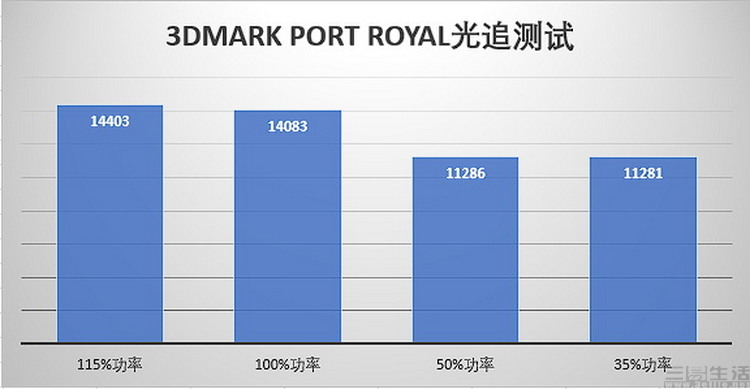

其次从3DMARK的测试结果中更是会发现，RTX 4070 Ti的“标称功耗限制”与其实际测试出的理论性能之间，变化也没有完全正正比。事实上，哪怕我们仅以其短期内的峰值功耗数据（代替平均功耗）来计算，也会得到相同的结论。
即手动提升功耗上限并不会带来显著的跑分成绩受益，但手动压低功耗上限却可以在明显降低近50%功耗的前提下，只损失不到20%的成绩。换句话说，如果以“理论性能跑分”作为依据，那么RTX 4070 Ti在降频、降功耗后，能效比反而可以高达默频状态下的154.63%之多。
当然，以上只是理论性能的情况。那么如果到了实际的轻、重载游戏中呢？

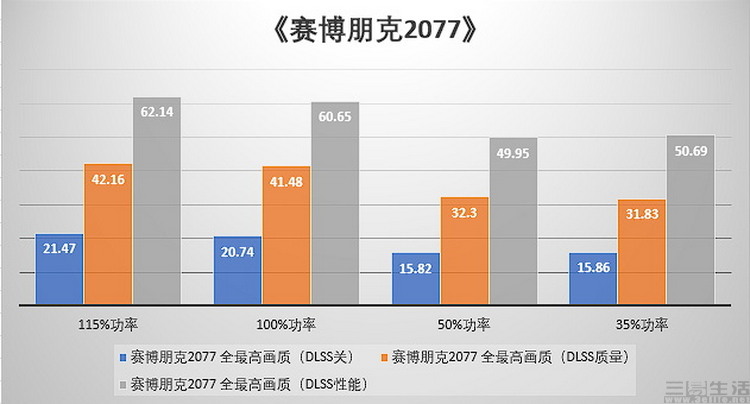

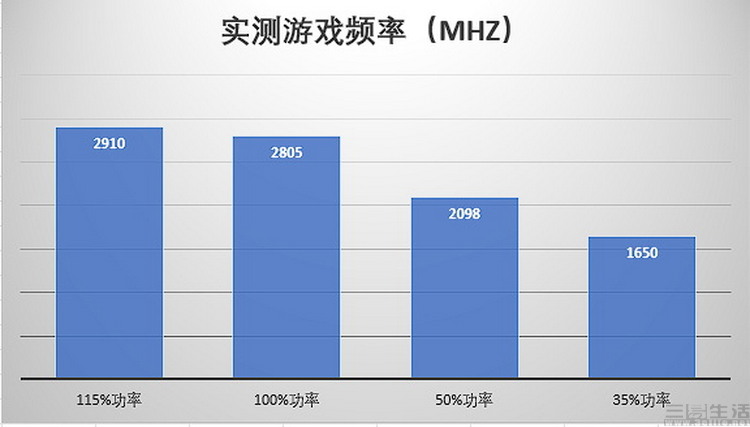

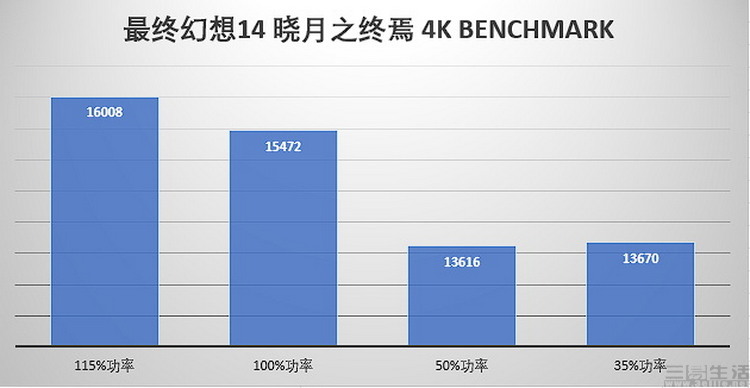

是的，在实际游戏当中，RTX 4070 Ti的极限高功率设定与极限低功率设定间，实际存在的性能差异程度甚至比跑分还要更小一些，大约只有17%。而此时它们的峰值功耗却有着足足50%的差异，理论平均功耗的差距甚至可能还更大一些。
【【【结语：AD104不可小觑，高端显卡有望重回双槽体型】】】
于是乎，从这些测试数据中可以得到怎样的结论呢？
首先，它在一定程度上证明了我们三易生活此前关于“旗舰显卡会比中低端显卡能效比高得多”的理论推测。事实上，在我们此前的那篇文章里，是直接引用的官方移动版显卡的数据算出这一结论。而如今RTX 4070 Ti星极皓月OC的实测结果，则可以说是进一步“坐实”了这一点。
其次，考虑到RTX 4070 Ti在功耗限制到最低（35%）水准时，峰值功率仅140W出头，但性能却相当于“超频（115%）”模式下至少80%的事实，这就使得它变得非常适合作为高端移动GPU核心。
事实上，NVIDIA的确也这么干了，它们用AD104这款GPU“造出”了移动版的RTX4080。而它的官方TDP数据为150W，正好与我们实测的、压低TDP上限时桌面版RTX 4070 Ti的实际峰值功耗（141W左右）差不多。
最后落实到桌面版RTX 4070 Ti上面来说，作为RTX 40系列到目前为止的第三款产品，RTX 4070 Ti已经在我们此前的首发评测中证明了它足以超越上代产品RTX 3090的超强性能。而此次的功耗测试则进一步表明，这是一款能效比极高的核心，285W-320W的官方标定TDP对它来说纯属“浪费”。
当然从另外一个角度来看，这也意味着类似耕升RTX 4070 Ti星极皓月OC这样的出厂官超型号，它们的散热、供电设计注定是“远超需求”的，甚至可以将显卡在满负载状态下都维持在一个非常低的温度水平。
但反过来说，这是否意味着将来会有一些采用双槽厚度、双风扇（甚至单涡轮风扇）设计，更适合小尺寸机箱的RTX 4070 Ti这类产品出现呢？我们认为这在技术上绝不是做不到，只不过新卡毕竟刚刚上市不久，各大厂商为了比拼诚意，多少还是在设计上有着尽可能“堆料”的趋势。所以或许过了这段时间后，小体型的RTX 40系高端显卡就能面世了。
