2024年10月10日，英特尔方面正式公布了代号“Arrow Lake”的全新酷睿Ultra 200S系列桌面处理器，随之解禁的还有换用LGA1851插座的Z890芯片组主板。今天我们三易生活就为大家带来其中一款代表性型号，华硕ROG STRIX Z890-E GAMING WIFI主板的图赏。 一页看所有图片(17) 查看原图

首先来看看这款新主板的包装。作为ROG旗下STRIX家族本世代的高端型号，ROG STRIX Z890-E GAMING WIFI（下文简称为STRIX Z890-E）延续了华硕ROG STRIX系列一贯的“红+黑”家族式包装风格。同时从底部LOGO上也不难看出这块主板的几大特点：AI、雷电接口、DDR5、PCIE5.0、WiFi7，以及杜比全景声音效和神光同步。 一页看所有图片(17) 查看原图

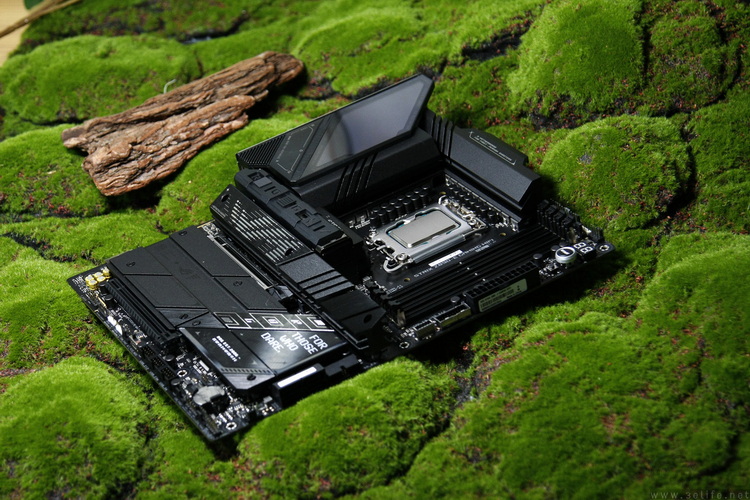

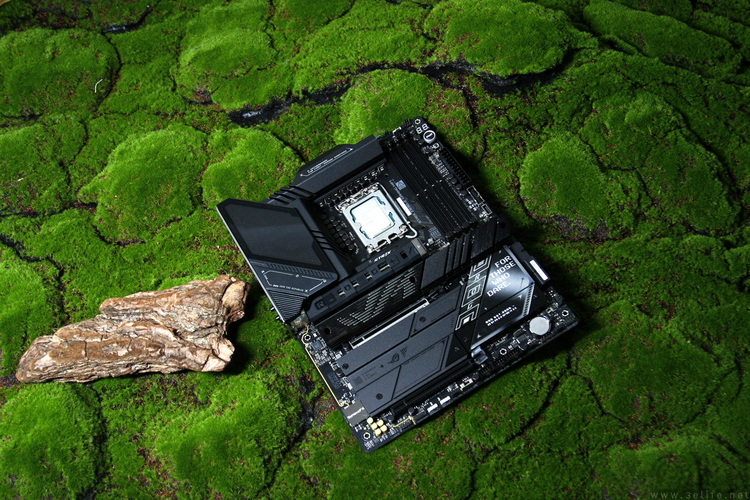

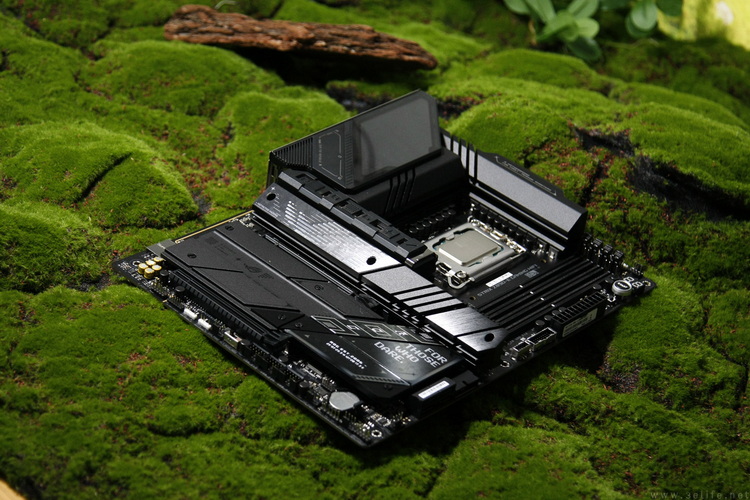

从包装盒里拿出主板就能看到，STRIX Z890-E这次采用了近乎全黑的造型设计，而且它此次的供电部分散热鳍片，以及下方的M2 SSD散热鳍片都采用了大幅“加高”的思路。 一页看所有图片(17) 查看原图

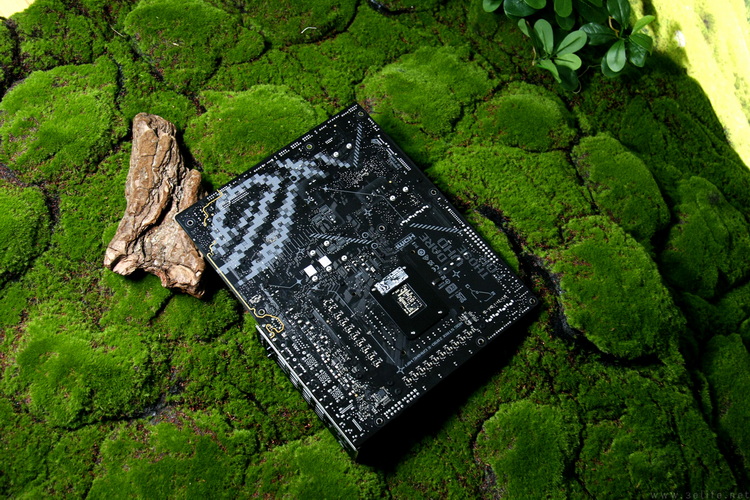

这是为什么呢？其实将主板翻转到背面，从带有大尺寸ROG印花LOGO的PCB背部就不难发现，STRIX Z890-E此次采用了18+1+2+2的大规模供电设计。 一页看所有图片(17) 查看原图

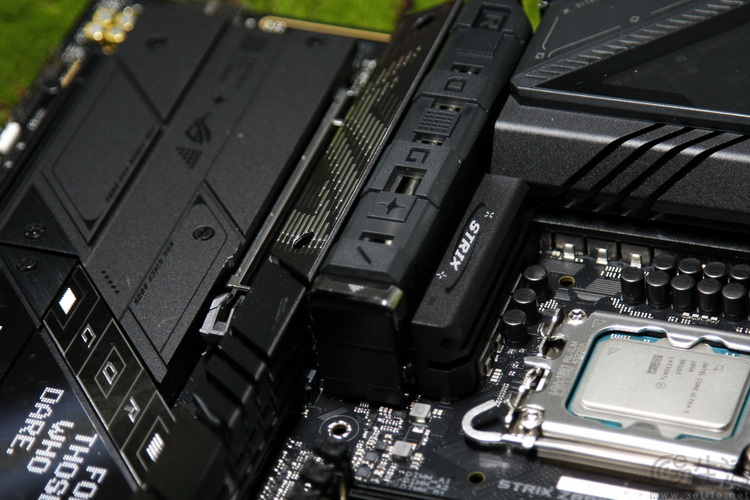

具体来说，STRIX Z890-E采用了ROG惯用的并联二合一供电设计。它的CPU部分为18路110A “Smart Power Stage”供电模块，不通过倍相器直接进行两两并联供电。根据华硕方面的说法，与倍相器设计相比，并联供电拥有更小的延迟、更能应对CPU突发的瞬间高功耗需求。而与传统的Dr.MOS设计相比，新的“Smart Power Stage”不仅具备更高的110A电流供电能力，而且自带精确温度和电流监控功能，可以更好地保护供电模组的稳定性。 一页看所有图片(17) 查看原图

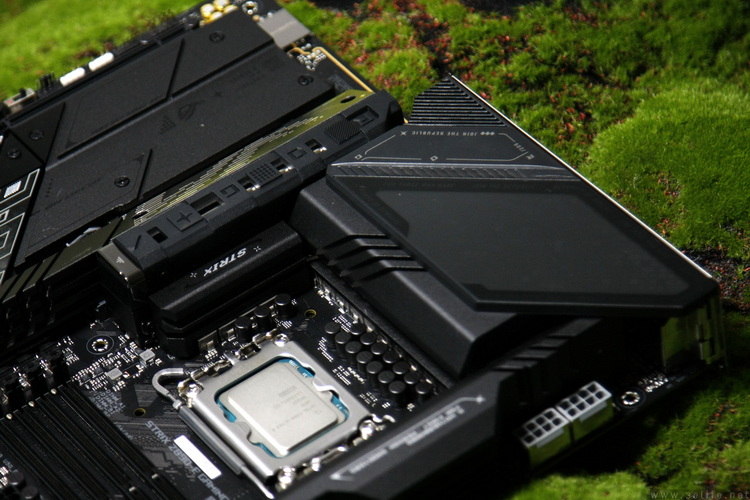

与此同时，虽然本世代的酷睿Ultra 200S系列在满载功耗上相比14代酷睿有着大幅降低，但作为一款兼顾超频需求的中高端主板，STRIX Z890-E还是配备了采用实心供电插针+金属外包保护层的双8pin“ProCool II”CPU供电接口。正如它的名称所示那样，这两组接口的设计重点，就在于降低电阻和改善接口日常工作时的散热情况。 一页看所有图片(17) 查看原图

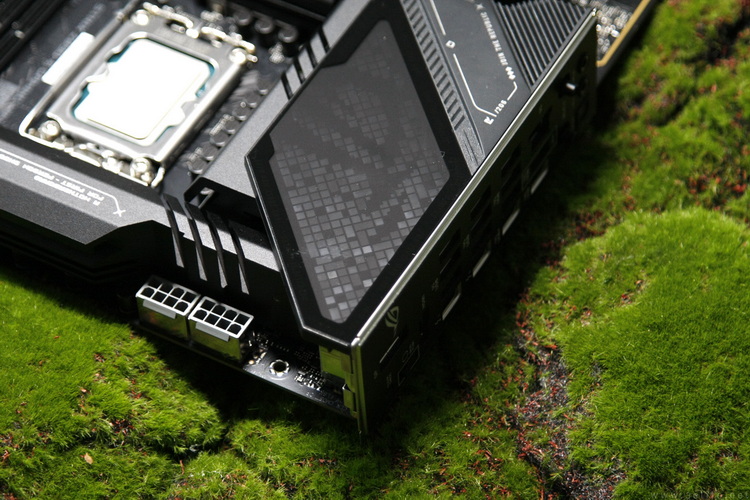

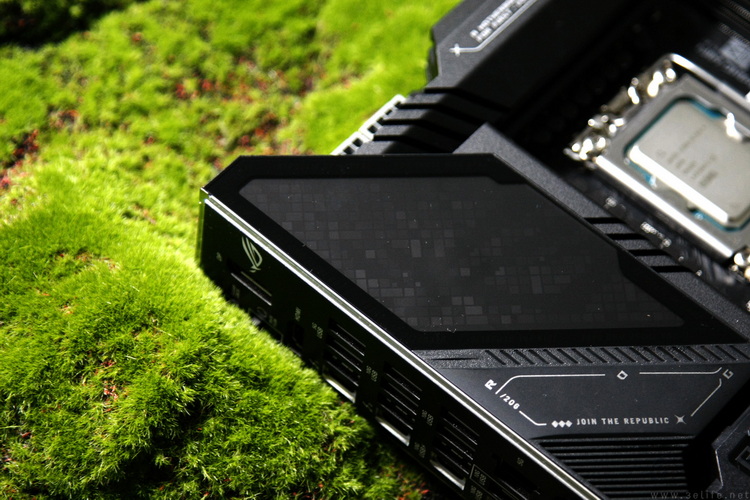

接下来在STRIX Z890-E的IO上盖区域，与最近几年的其他主板一样，这块主板IO上盖区域也已经不再承担供电散热的职能，所以设计师也给它设计了一块大面积的LED灯板用于装饰。 一页看所有图片(17) 查看原图

而在IO上盖的对侧区域，则是看起来普普通通、但其实这次还有不少新玩意的内存插槽设计。 一页看所有图片(17) 查看原图

根据相关资料显示，STIRX Z890-E这次使用了全新的“NitroPath”内存优化设计，大幅改变了内存插槽内部的走线方式，去掉了以往金手指接触位置上方的多余线路，从而大幅降低信号干扰。同时新的触点固定方式令内存金手指和触点之间的接触压力增大了50%以上，能够有效增强电路接触性，变相地降低电阻、改善信号完整性。配合全新架构CPU的内存控制器设计，DIMM Fit、DIMM Flex、AEMP3.0等，可轻松实现更高的内存超频频率。 一页看所有图片(17) 查看原图

看完了整个主板结构的“上半部分”，就该聊聊它结构上的另外一半区域了。 一页看所有图片(17) 查看原图

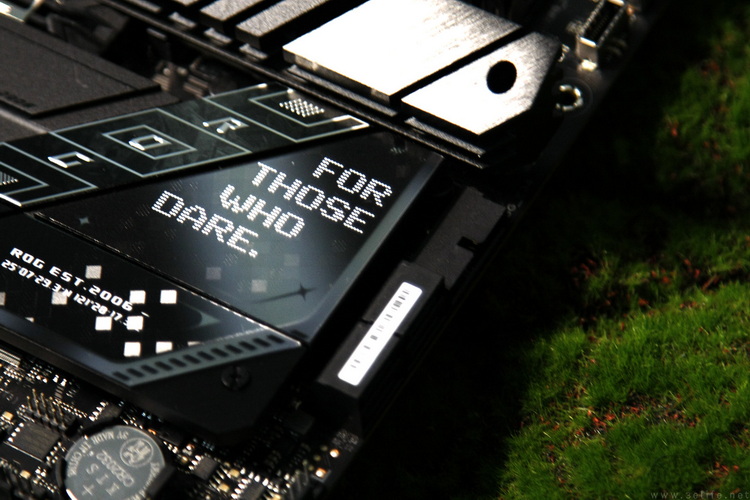

没错，作为一款主打PCIE 5.0高带宽连接能力的新平台主板，STRIX Z890-E理所当然标配了一个巨大的、内置热管的M2 SSD散热器，并且还有免工具的快拆设计，无需螺丝即可轻松装卸SSD。 一页看所有图片(17) 查看原图

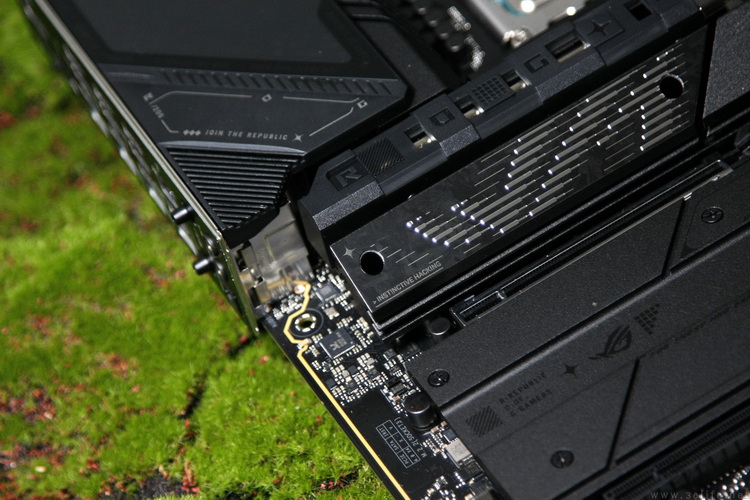

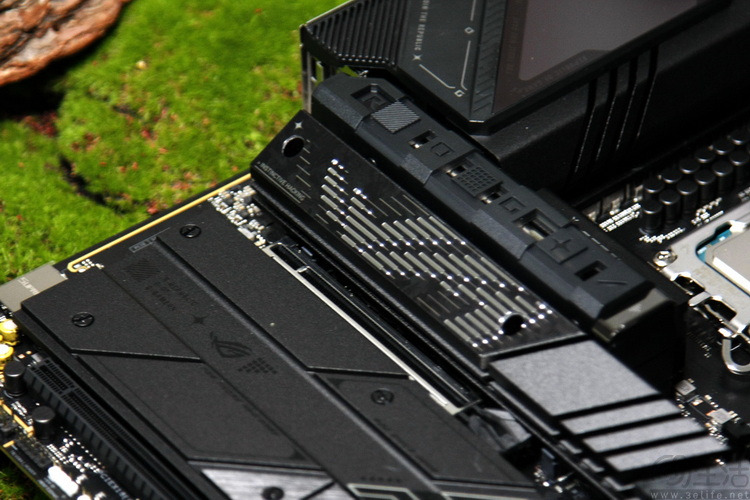

而且仔细观察就不难发现，STRIX Z890-E的“大型SSD散热器”并不只有一组。实际上，除了明显用于“主SSD”的M2_1号位、带有热管的散热器之外，紧靠着它的M2_3和M2_4这两个2280槽位，也共用了一根贯穿、且加厚尺寸的SSD散热片。 一页看所有图片(17) 查看原图

不仅如此，在银色的1号位PCIE接口下方，还有着被一大块“L”型散热片盖住的2号、5号、6号和7号位M2 SSD接口，也就是说STRIX Z890-E这次提供了多达7个板载M2 SSD安装位。其中，1号位最高支持22110尺寸的PCIE5.0 SSD，3、4号位是2280尺寸的PCIE 5.0规格，剩下的2、5、6、7号位则全部是2280长度的PCIE4.0 SSD接口，此外1、3、4、7四个安装位还提供了兼容2242、2260规格的快速安装孔位。 一页看所有图片(17) 查看原图

除了M2 SSD接口之外，STRIX Z890-E还带有四个SATA接口，可用于接驳机械硬盘、光驱，或是其他一些较为传统的存储和外设。 一页看所有图片(17) 查看原图

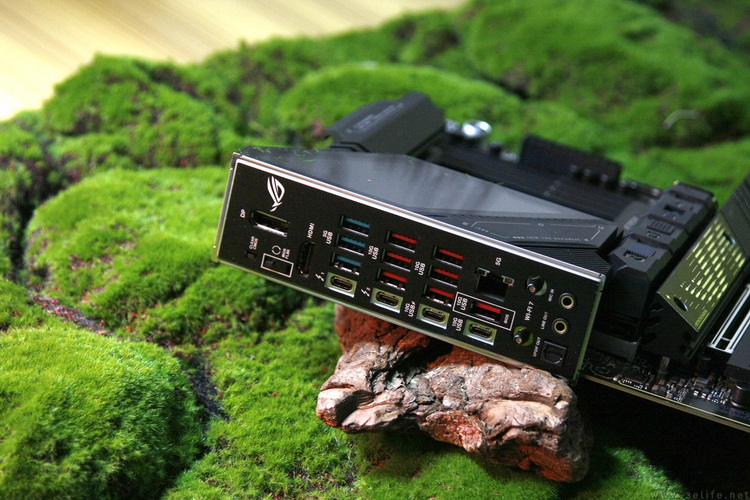

最后，将视线转向STRIX Z890-E的IO区域。这款主板的后置IO提供了三个USB Type-A 5Gbps接口，七个USB Type-A 10Gbps接口，两个雷电4接口，两个USB Type-C 10Gbps接口（其中一个支持30W快充供电），一个5Gbps有线网口，一组WiFi7易插式天线接口，一个DP和一个HDMI视频输出。值得一提的是，它的后置音频接口这次只有一个Line Out、一个MIC in，以及一个光纤输出接口，因此如果大家要用这款主板组装多声道系统，就需要使用外置功放或者解码设备， 一页看所有图片(17) 查看原图

至于前置IO接口，STRIX Z890-E则是提供了三组前置USB 2.0插针，一组前置USB 5Gbps插针和一个前置USB 20Gbps Type-C接口，除此之外当然也有带有阻抗检测的前置音频输出插针。 一页看所有图片(17) 查看原图

总的来说，从STRIX Z890-E的ATX版型、供电和接口设计不难看出，它的定位并不是那种适合被装在“太阳神”这种顶级机箱里的“顶级旗舰主板”。但作为一款更主流的高性能Z890主板，STRIX Z890-E却也包含不俗的CPU超频能力，用上了2盎司铜的8层板和显卡易拆装、M.2快拆设计等、ROG最新的许多DIY 贴心设计。对于那些既想要体验最新一代酷睿Ultra9桌面处理器，又同时还在预算方面有着务实考量的用户来说，它毫无疑问就是一个在性能、扩展性、超频潜力等方面都无可挑剔的选择。 一页看所有图片(17) 查看原图
