索尼半导体解决方案公司（以下简称“索尼”）发布上市一款用于手机的CMOS图像传感器“LYTIA 610”。该产品为1/2英寸型，有效像素约为6,400万，搭载“RB2×2 OCL（On Chip Lens）”像素结构。这一像素结构首次应用于索尼量产CMOS图像传感器产品中，在技术应用层面具有业界创新意义。
LYTIA 610将“RB2×2 OCL”像素结构与针对该结构优化的专用阵列转换处理（Remosaic）相结合，在提升分辨率的同时，兼顾高自动对焦（AF）性能。与索尼既有同像素尺寸的前代产品相比※1，LYTIA 610的解像线数※2提高了20％以上，应用于长焦摄像头中，能够精细呈现拍摄细节。
此外，得益于读出速度的提升，LYTIA 610成为索尼首款支持4K 120fps视频拍摄的1/2英寸传感器。它有助于缩小与主摄像头所用的大尺寸传感器之间的性能差距，并通过减少多摄像头之间的画质差异，提供更具一致性的拍摄体验。
※1：与搭载“2×2 OCL”结构、像素尺寸为0.7µm的手机CMOS图像传感器“LYTIA 601”进行比较。
※2: 解像线数：评估图像精细度的指标之一。该数值量化了能够分辨的黑白细线的密度，数值越高，表明越能清晰地描绘被摄体的细节。

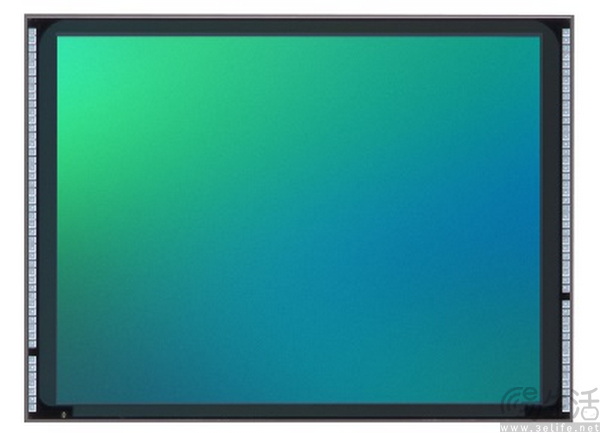

CMOS图像传感器“LYTIA 610”
型号名称 | 量产出货日期 |
1/2英寸 有效像素约为6,400万※3 手机用堆栈式CMOS图像传感器“LYTIA 610” | 预计2026年6月末 |
※3：基于图像传感器的有效像素定义方法。
＜主要特点＞
■索尼首款采用“RB2×2 OCL”像素结构与专用算法，兼顾高分辨率与AF性能
“RB2×2 OCL”像素结构可以在单个传感器内，将用于确保高分辨率的“1×1 OCL”结构与用于提升AF性能的“2×2 OCL”结构进行优化配置。
索尼凭借在同一平面上对不同尺寸、不同曲率的透镜进行优化设计的技术，以及高形状精度的制造技术，成功在Quad Bayer阵列的传感器内实现了两种OCL结构的共存。在具有出色解像性能的“1×1 OCL”结构中，应用了有助于提升图像精细度的G（绿色）像素，而R（红色）和B（蓝色）像素则采用了四个像素共享一个透镜的“2×2 OCL”结构，并将其用作相位差检测像素。
此外，为了进一步提升这种特殊像素阵列带来的画质性能，索尼还新开发了专用的阵列转换处理（Remosaic）算法。通过将这些像素结构与信号处理进行统一优化，在保持出色的AF性能的同时，与索尼既有的同像素尺寸的产品相比※1，解像线数※2提升了20％以上。

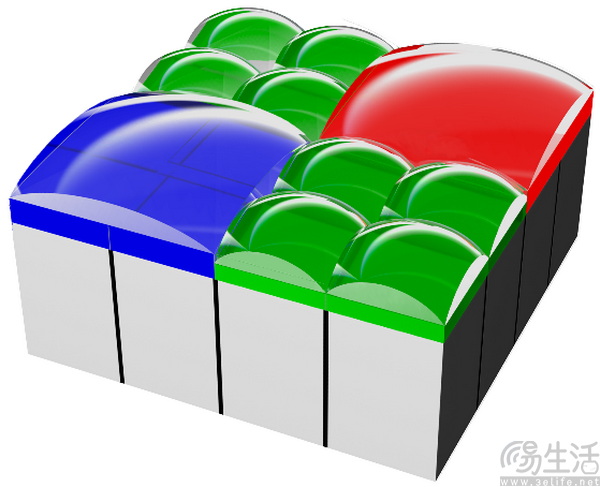

“RB2×2 OCL” 像素结构示意图

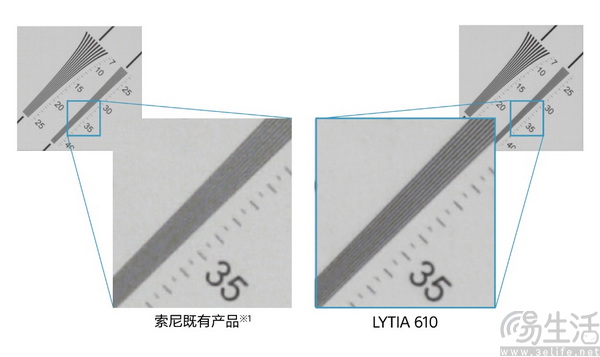

与索尼既有传感器的解像线数性能比较
■索尼首款支持4K 120fps视频拍摄的1/2英寸传感器
LYTIA 610的逻辑电路采用了微细工艺来实现低功耗，同时通过A/D转换器（模数转换电路）的多路并行处理进行优化，使1/2英寸传感器的数据读出速度达到了前代产品※1的两倍。
得益于读出速度的提升，LYTIA 610实现了索尼同尺寸产品此前难以实现的4K 120fps视频拍摄。由此可以更加流畅地呈现快速移动的被摄体，并支持高品质的慢动作拍摄。同时，还支持在大光比的场景下以HDR画质进行4K 60fps视频拍摄。
视频拍摄性能的提升，可有效减少主摄像头与副摄像头切换时容易出现的画质偏差和观感变化，实现多摄像头之间的更流畅切换，提供顺畅的视频拍摄体验。
＜关键参数＞
型号 | LYTIA 610 | |
图像尺寸 | 1/2.0英寸（对角线8.095mm） | |
有效像素 | 约6,400万像素 | |
单位像素尺寸 | 0.7µm（H）×0.7µm（V） | |
彩色滤光片 | Quad Bayer Coding | |
OCL模式 | RB2ｘ2 OCL | |
帧速率 | 64 Megapixels （4:3） | 24fps |
16 Megapixels （4:3） | 60fps 30fps (DAG-HDR) | |
4K2K （16：9） | 120fps 60fps (DAG-HDR) | |
电源电压 | 模拟 | 2.8V/1.8V |
数字 | 0.81V | |
接口 | 1.8 V or 1.2 V | |
输出接口 | MIPI® C-PHY 2/3 trio, Max. 4.5Gsps/trio MIPI D-PHY 2/4 lane, Max. 2.5Gbps/lane | |
