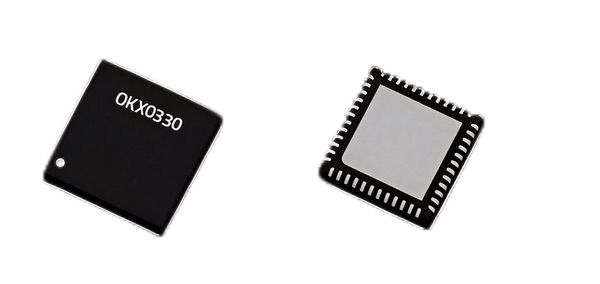

2025年8月22日-豪威集团，全球排名前列的先进数字成像、模拟、显示技术等半导体解决方案开发商，即将推出一款全新的高性能车身控制应用SBC方案OKX0330。
OKX0330是豪威SBC系列的第二款产品，集成LDO、CAN/LIN收发器、Watchdog和高边开关等模块，主要应用于座椅控制、门窗、热管理及车灯等车身控制领域，充分满足客户的各种应用需求。OKX0330功能强大，全面对标某德国品牌mid-Range SBC系列产品，客户可实现无障碍切换。在此基础上，该产品还优化了EMC性能——加入CAN SIC功能，节省外部共模电感，降低外围电路设计成本，并支持功能安全ASIL-B 系统设计。
该款产品的产品特征、核心优势、典型应用、选型指引详情如下：
产品特征
1. 电源
3.3V/5V LDO1@250mA，主要用于给MCU 供电，集成过压/欠压/过流诊断，可与LDO3 并联增大电流输出能力。
5V LDO2@100mA 集成过压/欠压/过流诊断（支持板外供电）。
1.8V/3.3/5V LDO3@350mA （通过外部PNP管实现），有独立模式/VCC1并联模式供选择，并联模式下可通过内部寄存器配置分流比例。
2. 看门狗
超时模式/窗口模式，通过SPI配置喂狗
3. 休眠/唤醒功能
3*Wake 引脚用来实现本地唤醒，可以通过内部Timer 配置实现定时唤醒
CAN 总线唤醒， 支持任意帧/特定帧唤醒
LIN 总线唤醒
4. 跛行回家
3* Failure output 输出引脚，支持电路设计实现跛行回家功能
5. CAN收发器
内部集成CAN收发器，支持CAN FD 传输速率到5M，兼容ISO 11898-2:2016和SAE J2284
提供低功耗模式，以减少电流消耗
振铃抑制功能，防止振铃产生并有效提高EMC性能
支持局部网路唤醒
6. LIN收发器
支持ISO 17987-4/SAE J2602
7. 高边开关
专用电源引脚VSHS用于高频输出
过压和欠压检测，开关可通过SPI配置关闭
过流检测
开负载检测on状态
PWM功能与内部定时器可通过SPI配置
通过SPI可配置去除OV或UV条件后的开关恢复
8. 功能安全
支持ASIL-B 功能安全设计
核心优势
1. 振铃抑制功能（CAN SIC）
OKX0330的CAN收发器根据CiA 601-4 2019 CAN SIC（信号改善能力）要求集成了振铃抑制电路（RSC）模块，以提高车辆网络中复杂拓扑下CAN通信的可靠性。在正常信号传输过程中，当信号从显性转换为隐性时，CAN总线引脚的驱动器立即关闭。因此，输出阻抗由低阻抗变为高阻抗。然后，总线的寄生电感和寄生电容会使CAN信号产生振铃和反射。振铃抑制电路在从显性到隐性转换过程中对输出阻抗进行调节，使低阻抗保持一段时间，从而消耗更多的反射能量以达到振铃抑制的作用。
2. OKX0330 CAN FD 5M 速率下的传输波形：

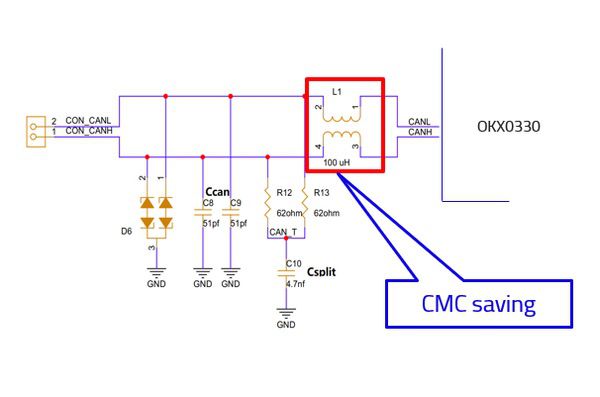

3. EMC改善带来的成本节约：
集成CAN SIC 可显著提升EMC性能，产品在实际应用中可以节省掉CAN总线共模电感以达到节约成本的目的。
4. 功能安全
OKX0330在开发过程中就建立了功能安全的理念。通过设计中加入若干功能安全机制，使得硬件诊断覆盖率符合功能安全ASIL-B的要求。同时，该产品提供各种功能安全相关的文档，包括功能安全手册、FMEDA等，用以支持客户对诊断覆盖范围、失效模式的分布、故障率的计算等功能安全信息进行全面的评估。
典型应用框图
典型应用
车身控制模块（BCM），网关应用
采暖、通风及空调（HVAC）
座椅，天窗，尾门，车门控制
车灯控制模块
换挡器 ，多功能方向盘开关
选型指引
